Die Stärken der Wärmebildkamera ImageIR® 9400 basieren eindeutig auf ihrer Vielseitigkeit. Besonders Anwender, die nach einer gekühlten Kamera mit einer hohen geometrischen Auflösung suchen, finden mit diesem Modell eine hervorragende Lösung.

• Gekühlter FPA-Photonendetektor mit (1.280 × 1.024) IR-Pixeln

• Opto-mechanisches MicroScan mit (2.560 × 2.048) IR-Pixeln

• Thermische Auflösung bis zu 0,03 K

• Extrem kurze Integrationszeiten im Mikrosekundenbereich

Dieses Kameramodell ist das ideale Messsystem für Anwender, deren Messaufgabe eine besonders hohe geometrische Auflösung erfordert. Der gekühlte Focal-Plane-Array-Photonendetektor verfügt über (1.280 × 1.024) IR-Pixel und kann dank optionalem opto-mechanischen MicroScan das Bildformat auf bis zu (2.560 × 2.048) IR-Pixel steigern. Jedes dieser 5,2 MegaPixel im Bild stellt einen echten Temperaturmesswert dar. So können feinste Strukturen lückenlos und zeitgleich auf großflächigen oder weit entfernten Messobjekten erfasst und analysiert werden. Mit einem sehr kleinen Pitchmaß von 10 μm ist die ImageIR® 9400 vor allem für die Mikrothermographie in der Elektronik prädestiniert. In Verbindung mit einem 8-fach Mikroskopobjektiv können feinste Strukturen bis zu 1,3 μm präzise aufgelöst werden. Der modulare Aufbau ermöglicht die individuelle Konfiguration und die optimale Anpassung an die jeweilige Aufgabe. Die Kamera ist mit zahlreichen innovativen Funktionen ausgestattet, wie der HighSense-Funktion für die Nutzung zusätzlicher individueller Temperaturmessbereiche. Das integrierte Triggerinterface sichert das hochpräzise, wiederholgenaue Triggern bei schnellen Prozessen. Mehrere konfigurierbare digitale Ein- und Ausgänge ermöglichen die Steuerung der Kamera und das Erzeugen von Steuersignalen für externe Geräte. Ausgestattet mit je einem separaten Filter- und Blendenrad mit bis zu sechs freien Positionen (30 Kombinationen) ermöglicht die Kamera den universellen Einsatz bei Messaufgaben mit hohen Objekttemperaturen und im Bereich der spektralen Thermographie. Alle Präzisionsoptiken der ImageIR® 9400 können mit einer motorisierten Fokuseinheit kombiniert werden.

https://www.infratec.de/thermografie/waermebildkameras/imageir-9400/

E-LIT – Lock-In Thermografie für die Elektronik ist ein automatisiertes Prüfsystem innerhalb der zerstörungsfreien Prüfung. Es erlaubt eine berührungslose Fehlerinspektion an Halbleitermaterialien, elektronischen Bauteilen und elektronischen Schaltungen. Ungleichmäßige Temperaturverteilungen und lokale Energieverluste können mittels des speziellen Lock-In-Verfahrens und einer leistungsfähigen Thermografiekamera in kürzesten Prüfzeiten detektiert werden.

Die elektrischen Anregungseinheiten werden aus dem System parametriert und direkt synchron angesteuert. Sogar Fehler, die lediglich mK- oder μK-Abweichungen hervorrufen, können detektiert werden.

Kleinste Defekte, wie Punkt- und Linienkurzschlüsse, Oxidations-, Transistor- und Diodenfehler auf einer Leiterplattenoberfläche sowie in Schaltkreisen können exakt zweidimensional erkannt und dargestellt werden. Durch eine Veränderung der Lock-In-Frequenz lassen sich Fehler in Stacked-Die-Packages oder Multi-Chip-Modulen sogar räumlich zuordnen.

Die leistungsstarke Lock-in-Thermografie-Software verwendet Algorithmen und Routinen aus den neuesten wissenschaftlichen Veröffentlichungen.

E-LIT nutzt zur Auflösung kleinster geometrischer Strukturen Hochleistungs-Mikroskopobjektive und SIL-Linsen. Mittels hochauflösender Detektoren bis zu (1.920x1.536) IR-Pixel können große Messflächen charakterisiert werden.

𝗩𝗼𝗿𝘁𝗲𝗶𝗹𝗲 𝗱𝗲𝘀 𝗺𝗼𝗱𝘂­𝗹𝗮𝗿𝗲𝗻 𝗣𝗿ü𝗳𝘀𝘁𝗮𝗻𝗱𝗲𝘀

Messung mit einem Messplatz: von der ganzen Platine bis ins kleinste Detail

• Kundenspezifischer modularer Messplatz, z. B. mit X-Y Tisch und Z-Achse manuell oder motorisch einstellbar, zur Positionierung und individuellen Einstellung der Arbeitsabstände, abhängig von der Messobjektgröße des Prüflings

• Flexibilität durch variable Komponenten, z. B. verschiedene Optiken, Aufnahmeeinrichtungen für den Prüfling oder Kontaktierungsmöglichkeiten

• Echtzeit Lock-In-Messung mit höchster Empfindlichkeit

• Vollständige und präzise mikroskopische Analyse

• Geometrische Auflösung bis zu 1,3 μm mit Mikroskopobjektiven

• Thermische Auflösung im Mikrokelvinbereich

• High-Voltage Prüfplatz mit zwangsläufigem Berührungsschutz und Betriebszustandsmeldeleuchte

• Einbindung von High-voltage Source-Meter-Unit bis 3kV

• Intigrierter IV-curve tracer für i-v characterization

• Mehrschichten-Analyse

• Automatische Abrasterung größerer Proben über Präzisionsmechanik

https://www.infratec.de/thermografie/zfp/e-lit/

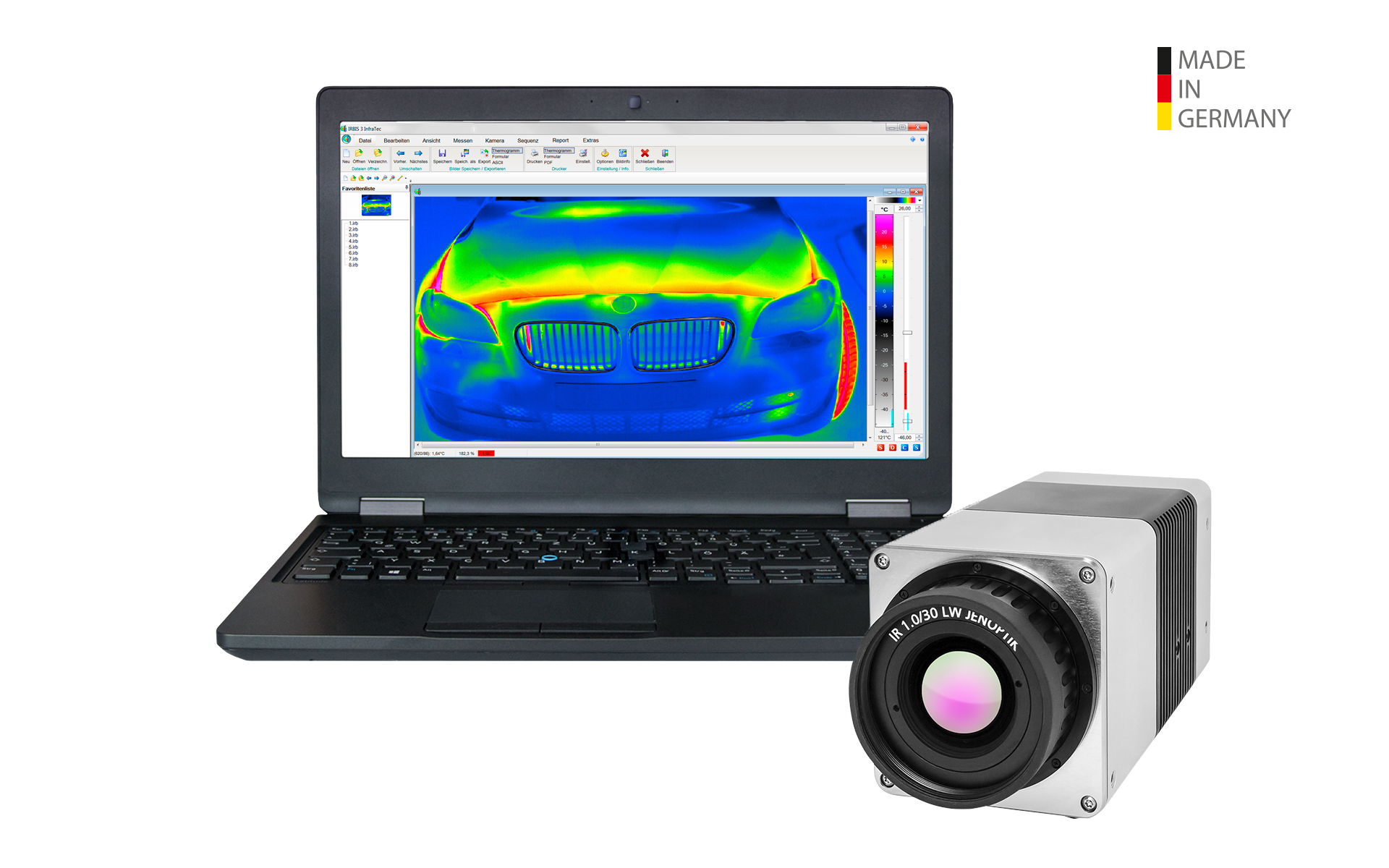

Weltweit einzigartig, definiert die Wärmebildkamera VarioCAM® HD head 800 mit Detektoren der neuesten Generation im XGA-Format das Premiumsegment ungekühlter Industriekameras.

• Bildformat: (1.024 × 768) IR-Pixel

• Aufnahme und Speicherung von IR-Bildfrequenzen mit bis zu 240 Hz

• GigE- und ProzessInterface

• Robustes Leichtmetallgehäuse IP67*

Das hochauflösende Thermografiesystem VarioCAM® HD head der neuesten Generation eignet sich für anspruchsvolle Überwachungs- und Messaufgaben im stationären Betrieb. VarioCAM® HD head liefert brillante 16-bit-Thermografiebilder höchster Qualität und bietet einen bisher ungekannten Effizienzvorteil insbesondere dann, wenn es um die Erfassung kleinster Details auf großflächigen Messobjekten geht. Mit einer maximalen Bildfrequenz von 240 Hz können auch sehr schnelle Temperaturänderungen zuverlässig erfasst werden. Die unterschiedlichen Ausstattungsvarianten erlauben eine optimale Anpassung an die jeweilige Messaufgabe: Das Leistungsspektrum reicht von der automatischen Schwellwerterkennung und -signalisierung bis hin zur digitalen Echtzeitbildakquisition über Gigabit-Ethernet und Online-Thermografiedaten-Verarbeitung zur Steuerung zeitkritischer thermischer Prozesse. Das industrietaugliche Leichtmetallgehäuse (IP67) ermöglicht problemlos und kostengünstig Installationen in rauer Prozessumgebung.

Anwendungsbeispiele:

• Hochauflösende Thermografie in Forschung und Entwicklung
• Überwachung und Steuerung schneller Prozesse
• Stationäre Mikrothermografie
• Sicherheitstechnik und Brandfrüherkennung

https://www.infratec.de/thermografie/waermebildkameras/variocam-hd-head-800/
