Bizon Einpresszone
Bizon Einpresszone
Beschreibung
Eine Einpresszone mit besonderer Flexibilität
Wir bieten vielfältige konstruktive Freiheiten, in Bezug auf Werkstoffwahl, Materialstärke, Materialfestigkeit und Anpassungsfähigkeit auf Ihre speziellen Bedürfnisse und technischen Anforderungen. Massarbeit genau nach Kundenwunsch.
Fischer Reinach verfügt mit der BIZON®- Einpresstechnologie über eine innovative lötfreie Kontaktierungstechnik für alle Anforderungen der Automobilzuliefererindustrie, Elektrotechnik, Leistungselektronik und jeder anderen Anwendung, bei der eine sichere Verbindung eines Kontaktes mit einer Leiterplatte oder Metallplatte über die Qualität des Endproduktes entscheidet.
Lötfrei, robust und sicher
Die Einpresstechnik ist eine lötfreie robuste, sichere elektrische Verbindungstechnik, bei der vorzugsweise elastische verformbare Stifte in metallisierte (verkupferte) Leiterplattenbohrungen mit festgelegten Massen bei einer definierten Geschwindigkeit mittels einer Einpressvorrichtung verbunden werden. An den Kontaktierungsflächen zwischen Einpresspin und der metallischen Lochinnenwand entsteht somit eine dauerhafte gasdichte mechanische und elektrisch niederohmige Verbindung (Kaltverschweissung). Die besonderen Federeigenschaften des Bizon®-Einpresskontaktes sorgen dafür, dass bei korrektem Einpressvorgang keine Beschädigung der Leiterplatte erfolgt und beugt damit einer Delamination (Weissbruch) und dem Abriss der Innenlagen vor.
Einpresstechnik für Hochstromanwendungen mit optimierter maximaler Kontaktierungsfläche

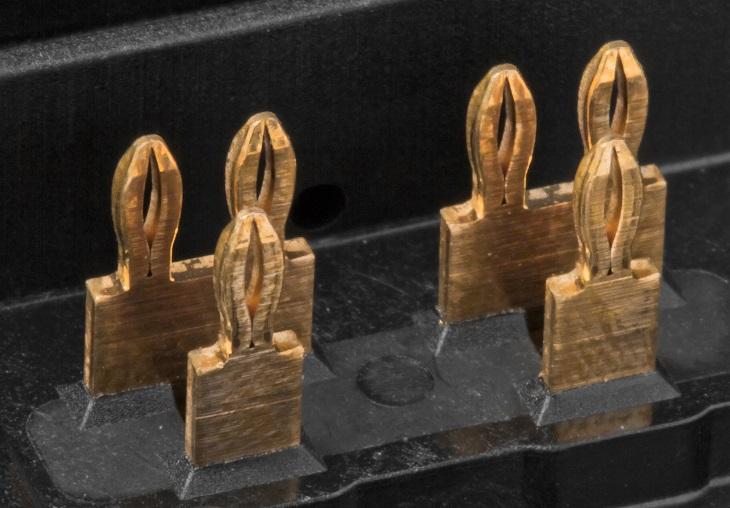

Das entscheidende Merkmal und der grosse Vorteil der BIZON®- Einpresstechnologie ist der grösstmögliche quadratische Querschnitt mit guter Selbstzentrierung in der Leiterplattenbohrung. Der damit erreichte Leiterquerschnitt beträgt ca. 72 % des Lochquerschnittes und ermöglicht somit eine hohe Stromtragfähigkeit pro Kontakt. Jeder BIZON®- Kontakt bietet mit seinen vier definierten Kontaktbereichen maximale Kontaktflächen und damit überragende und sichere Kontakteigenschaften. Es ist dadurch möglich, mit 75 µm Standardleiterplatten mehrere hundert Ampere sicher zu bewältigen (70 A pro Kontakt, Loch 2,0). Dies ist ein entscheidender Kostenvorteil für jede Hochstromanwendung.
Sie können je nach Anwendungsfall auf unnötige kosten- und zeitintensive Oberflächenveredelungen im Bereich der Einpresszone verzichten, indem Sie blanke BIZON®- Kontakte einsetzen. Somit können keine Whisker und Zinnspäne entstehen, die später zu Ausfällen der gesamten Baugruppe führen können. Der Kontakt kann in jeder Grösse und Blechdicke bei freier Materialwahl gefertigt werden. Die genaue Abstimmung auf Ihren individuellen Anwendungsfall kann den Verzicht von teuren Sonderwerkstoffen durch den Einsatz von Standardmaterialien ermöglichen. Wir zeigen Ihnen die Möglichkeiten und Grenzen auf.
